Radio Transmisión
Las ondas de radio son fáciles de generar, pueden viajar distancias largas y penetrar edificios sin problemas, de modo que se utilizan mucho en la comunicación, tanto de interiores como de exteriores. Las ondas de radio también son omnidireccionales, ósea viajan en todas las direcciones desde la fuente, por lo cual el transmisor y el receptor no tienen que alinearse.
Las propiedades de las ondas de radio dependen de la frecuencia. A bajas frecuencias, las ondas de radio cruzan bien los obstáculos, pero la potencia se reduce drásticamente con la distancia a la fuente. A frecuencias altas, las ondas de radio tienden a viajar en línea recta y a rebotar en los obstáculos. También son absorbidas por la lluvia. Todas las ondas de radio están sujetas a interferencia por los motores y equipos eléctricos.
Debido a la capacidad de viajar distancias largas y la interferencia entre usuarios, los gobiernos legislan el uso de radiotransmisores.
Transmisión Por Microondas
Por encima de los 100MHZ las ondas viajan en línea recta y, por tanto se pueden enfocar en un haz estrecho. Concentrar toda la energía en haz pequeño con una antena parabólica produce una señal mucho más alta en relación con el ruido, pero las antenas transmisora y receptora se deben alinear entre si.
Ondas Infrarrojas
Las ondas infrarrojas se usan mucho para la comunicación de corto alcance. Por ejemplo los controles remotos de los equipos utilizan comunicación infrarroja. Estos controles son direccionales, tienen el inconveniente de no atravesar los objetos sólidos.
El hecho de que las ondas infrarrojas no atraviesen los sólidos es una ventaja. Por lo que un sistema infrarrojo no interferirá un sistema similar en un lado adyacente. Además la seguridad de estos sistemas contra espionaje es mejor que la de los sistemas de radio.
Este sistema no necesita de licencia del gobierno para operar en contraste con los sistemas de radio.
Esta propiedad han hecho del infrarrojo un candidato interesante para las LAN inalámbricas en interiores.
Transmisión Por Ondas De Luz
Este tipo de transmisión se ha usado durante siglos. Una aplicación es conectar las LAN de dos edificios por medio de láseres montados en la parte mas alta de los edificios, esta señalización óptica es unidireccional por lo que cada edificio necesita su propio láser y su propio foto detector. Este esquema ofrece un ancho de banda muy alto y un costo muy bajo. Fácil de instalar y no requiere de licencia.
Por ser un haz muy estrecho tiene ventajas pero también es una debilidad.
La desventaja es que los rayos láser no pueden penetrar la lluvia ni la niebla densa, funcionan bien en días soleados.
Transmisión inalámbrica
Espectro electromagnético
Cuando los electrones se mueven crean ondas electromagnéticas que se pueden propagar en el espacio libre, aun en el vació.
La cantidad de oscilaciones por segundo de una onda electromagnética es su frecuencia, f, y se mide en Hz. La distancia entre dos máximos o mínimos consecutivos se llama longitud de onda y se designa con la letra griega l .
Al conectarse una antena apropiada a un circuito eléctrico, las ondas electromagnéticas se pueden difundir de manera eficiente y captarse por un receptor a cierta distancia. Toda la comunicación inalámbrica se basa en este principio.
En el vació todas las ondas electromagnéticas viajan a la misma velocidad, sin importar su frecuencia. Esta velocidad, usualmente llamada velocidad de la luz, c, es aproximadamente 3x108 m/seg.
La figura 1.1 nos muestra el espectro electromagnético. Las porciones de radio, microondas, infrarrojo y luz visible del espectro pueden servir para transmitir información modulando la amplitud, la frecuencia o la fase de las ondas. Ver FIG.
Las ventajas de las Redes de Área Local Inalámbricas (LAN´s) sobre las cableadas son:
flexibilidad en la localización de la estación, fácil instalación y menores tiempos en la re configuración.
Las tecnologías para las LAN´s inalámbricas son dos: Infrarrojas y Radio Frecuencia. El grupo IEEE 802.11 esta desarrollando normas para LAN´s inalámbricas. Ellos planean introducir una nueva Subcapa de Control De Acceso al Medio (MAC) que tenga capacidad de accesar varios medios de transmisión y que tenga un rango aceptable para los requerimientos del usuario. No es fácil para el grupo tratar de rehusar alguna de las subcapas MAC existentes. Por dos razones principales:
1.- El rango de requerimientos de usuario impiden el soporte simultáneo de estaciones fijas, móviles y estaciones vehiculares.
2.- El permitir múltiples medio de transmisión, especialmente en la tecnología de radio frecuencia, el cual requiere de complicadas estrategias para cubrir la variación del tiempo en el canal de transmisión.

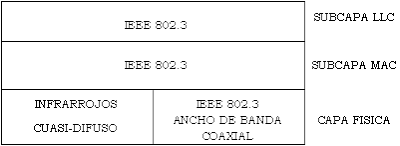

Así las LAN´s inalámbricas, únicamente son compatibles con las LAN´s cableadas existentes (incluyendo Ethernet) en la Subcapa de Control de Enlaces Lógicos (LLC). Sin embargo por restricciones, el rango de aplicaciones de éstas requieren estaciones fijas y por reordenamiento, para la tecnología infrarroja, es posible rehusar cualquiera de las Subcapas MAC.Se propondrán algunas soluciones para la introducción de células infrarrojas dentro de redes Ethernet existentes (10Base5 ó 10base2).
Se incluirá la presentación de la topología de LAN híbrida y los nuevos componentes requeridos para soportarla. Las LANs híbridas permitirán unaevolución de las redes LANs IEEE 802.11. La relación entre las LAN híbridas y sus parientes IEEE.
Descripción De Ethernet
Ethernet es una topología de red que basa su operación en el protocolo MAC CSMA/CD. En una implementación "Ethernet CSMA/CD", una estación con un paquete listo para enviar, retarda la transmisión hasta que "sense" o verifique que el medio por el cual se va ha trasmitir, se encuentre libre o desocupado. Después de comenzar la transmisión existe un tiempo muy corto en el que una colisión puede ocurrir, este es el tiempo requerido por las estaciones de la red para "sensar" en el medio de transmisión el paquete enviado. En una colisión las estaciones dejan de transmitir, esperan un tiempo aleatorio y entonces vuelven a sensar el medio de transmisión para determinar si ya se encuentra desocupado.
Una correcta operación, requiere que las colisiones sean detectadas antes de que la transmisión sea detenida y también que la longitud de un paquete colisionado no exceda la longitud del paquete. Estos requerimientos de coordinación son el factor limitante del espacio de la red. En un cableado Ethernet el medio coaxial es partido en segmentos, se permite un máximo de 5 segmentos entre 2 estaciones. De esos segmentos únicamente 3 pueden ser coaxiales, los otros 2 deben de tener un enlace punto-a-punto. Los segmentos coaxiales son conectados por medio de repetidores, un máximo de 4 repetidores pueden ser instalados entre 2 estaciones. La longitud máxima de cada segmento es:
1.- 500 mts para 10Base5
2.-185 mts para l0Base2.
La función del repetidor es regenerar y retransmitir las señales que viajen entre diferentes segmentos, y detectar colisiones.
Modos De Radiacion Infrarrojos
Las estaciones con tecnología infrarroja pueden usar tres modos diferentes de radiación para intercambiar la energía Óptica entre transmisores-receptores: punto-a-punto cuasi-difuso y difuso
Nuevas Tecnologías
1.- Bluetooth.
Es, sin lugar a dudas, otra de esas tecnologías que va a dar mucho de sí en los próximos meses. A grandes rasgos, es una especificación para la industriainformática y de las telecomunicaciones que describe un método de conectividad móvil universal con el cual se pueden interconectar dispositivos como teléfonos móviles, Asistentes Personales Digitales (PDA), ordenadores y muchos otros dispositivos, ya sea en el hogar, en la oficina o, incluso, en el automóvil, utilizando una conexión inalámbrica de corto alcance. Es un estándar que describe la manera en la que una enorme variedad de dispositivos pueden conectarse entre sí, de una forma sencilla y sincronizada, con cualquier otro equipo que soporte dicha tecnología utilizando las ondas de radio como medio de transporte de la información. Técnicamente, la implementación de esta novedosa tecnología no entraña ninguna complicación técnica especialmente problemática ni sofisticada. Tampoco supone que los nuevos dispositivos equipados con esta tecnología deban sufrir profundas revisiones o modificaciones, todo lo contrario.
En sí, cada dispositivo deberá estar equipado con un pequeño chip que transmite y recibe información a una velocidad de 1 Mbps en la banda de frecuencias de 2,4 GHz que está disponible en todo el mundo, con ciertas particularidades según los diferentes países de aplicación, ya que es empleada con enorme profusión en numerosos dispositivos.
En sí, cada dispositivo deberá estar equipado con un pequeño chip que transmite y recibe información a una velocidad de 1 Mbps en la banda de frecuencias de 2,4 GHz que está disponible en todo el mundo, con ciertas particularidades según los diferentes países de aplicación, ya que es empleada con enorme profusión en numerosos dispositivos.
 |
| FUENTES |
2.- La tecnología HomeRF.
Con una finalidad muy similar, la tecnología HomeRF, basada en el protocolo de acceso compartido (Shared Wireless Access Protocol - SWAP), encamina sus pasos hacia la conectividad sin cables dentro del hogar. Los principales valedores de estos sistemas, se agrupan en torno al Consorcio que lleva su mismo nombre HomeRF, teniendo a Proxim (una filial de Intel) como el miembro que más empeño esta realizando en la implantación de dicho estándar. Además de la sombra de Intel, Compaq es otra de las firmas relevantes que apoya el desarrollo de producto HomeRF. El soporte a esta tecnología se materializa en que actualmente ambas significativas firmas poseen cada una de ellas un producto bajo esta novedosa configuración. Al igual que WECA o Bluetooth SIG (Bluetooth Special Interest Group), el HomeRF Working Group (HRFWG) es un grupo compañías encargadas de proporcionar y establecer un cierto orden en este océano tecnológico, obligando que los productos fabricados por las empresas integrantes de este grupo tengan una buena interoperatividad. Por si toda esta competitividad no fuera suficiente, el Instituto de Estándares de Telecomunicaciones Europeo (ETSI) es otra de las reconocidas organizaciones de estandarización, culpable, entre otros, de haber desarrollado el estándar GSM para latelefonía celular digital. También son responsables de haber llevado a cabo durante los años 1991 y 1996 el proyecto HyperLAN, en el cual su objetivo primordial este conseguir una tasa de transferencia mayor que la ofrecida por la especificación IEEE 802.11. Según los estudios realizados, HyperLAN incluía cuatro estándares diferentes, de los cuales el denominado Tipo 1, es el que verdaderamente se ajusta a las necesidades futuras de las WLAN, estimándose una velocidad de transmisión de 23,5 Mbps, notablemente superior a los 1 ó 2 Mbps de la normativa IEEE 802.11b. Actualmente, el ETSI dispone de la especificación LANHiper2 que mejora notablemente las características de sus antecesoras, ofreciendo una mayor velocidad de transmisión en la capa física de 54 Mbps para lo cual emplea el método de modulación OFDM (Orthogonal Frequency Digital Multiplexing) y ofrece soporte QoS. Bajo esta especificación se ha formado un grupo de reconocidas firmas el HiperLAN2 Global Forum (H2GF), con la intención de sacar al mercado productos basados en ese competitivo estándar.
Wireless Personal Area Network
En este tipo de red de cobertura personal, existen tecnologías basadas en HomeRF (estándar para conectar todos los teléfonos móviles de la casa y los ordenadores mediante un aparato central); Bluetooth (protocolo que sigue la especificación IEEE 802.15.1); ZigBee(basado en la especificación IEEE 802.15.4 y utilizado en aplicaciones como la domótica, que requieren comunicaciones seguras con tasas bajas de transmisión de datos y maximización de la vida útil de sus baterías, bajo consumo); RFID (sistema remoto de almacenamiento y recuperación de datos con el propósito de transmitir la identidad de un objeto (similar a un número de serie único) mediante ondas de radio.
Wireless Local Área Network
En las redes de área local podemos encontrar tecnologías inalámbricas basadas en HiperLAN (del inglés, High Performance Radio LAN), un estándar del grupo ETSI, o tecnologías basadas en Wi-Fi, que siguen el estándar IEEE 802.11 con diferentes variantes.
Wireless Metropolitan Area Network
Para redes de área metropolitana se encuentran tecnologías basadas en WiMAX (Worldwide Interoperability for Microwave Access, es decir, Interoperabilidad Mundial para Acceso con Microondas), un estándar de comunicación inalámbrica basado en la norma IEEE 802.16. WiMAX es un protocolo parecido a Wi-Fi, pero con más cobertura y ancho de banda. También podemos encontrar otros sistemas de comunicación como LMDS (Local Multipoint Distribution Service).
Wireless Wide Area Network
En estas redes encontramos tecnologías como UMTS (Universal Mobile Telecommunications System), utilizada con los teléfonos móviles de tercera generación (3G) y sucesora de la tecnología GSM (para móviles 2G), o también la tecnología digital para móviles GPRS (General Packet Radio Service).
CARACTERÍSTICAS
Según el rango de frecuencias utilizado para transmitir, el medio de transmisión pueden ser las ondas de radio, las microondas terrestres o por satélite, y los infrarrojos, por ejemplo. Dependiendo del medio, la red inalámbrica tendrá unas características u otras:
- Ondas de radio: las ondas electromagnéticas son omnidireccionales, así que no son necesarias las antenas parabólicas. La transmisión no es sensible a las atenuaciones producidas por la lluvia ya que se opera en frecuencias no demasiado elevadas. En este rango se encuentran las bandas desde la ELF que va de 3 a 30 Hz, hasta la banda UHF que va de los 300 a los 3000 MHz, es decir, comprende el espectro radioelectrico de 30 - 3000000 Hz.
- Microondas terrestres: se utilizan antenas parabólicas con un diámetro aproximado de unos tres metros. Tienen una cobertura de kilómetros, pero con el inconveniente de que el emisor y el receptor deben estar perfectamente alineados. Por eso, se acostumbran a utilizar en enlaces punto a punto en distancias cortas. En este caso, la atenuación producida por la lluvia es más importante ya que se opera a una frecuencia más elevada. Las microondas comprenden las frecuencias desde 1 hasta 300 GHz.
- Microondas por satélite: se hacen enlaces entre dos o más estaciones terrestres que se denominan estaciones base. El satélite recibe la señal (denominada señal ascendente) en una banda de frecuencia, la amplifica y la retransmite en otra banda (señal descendente). Cada satélite opera en unas bandas concretas. Las fronteras frecuenciales de las microondas, tanto terrestres como por satélite, con los infrarrojos y las ondas de radio de alta frecuencia se mezclan bastante, así que pueden haber interferencias con las comunicaciones en determinadas frecuencias.
- Infrarrojos: se enlazan transmisores y receptores que modulan la luz infrarroja no coherente. Deben estar alineados directamente o con una reflexión en una superficie. No pueden atravesar las paredes. Los infrarrojos van desde 300 GHz hasta 384 THz.
APLICACIONES
- Las bandas más importantes con aplicaciones inalámbricas, del rango de frecuencias que abarcan las ondas de radio, son la VLF (comunicaciones en navegación y submarinos), LF(radio AM de onda larga), MF (radio AM de onda media), HF (radio AM de onda corta), VHF (radio FM y TV), UHF (TV).
- Mediante las microondas terrestres, existen diferentes aplicaciones basadas en protocolos como Bluetooth o ZigBee para interconectar ordenadores portátiles, PDAs, teléfonos u otros aparatos. También se utilizan las microondas para comunicaciones con radares (detección de velocidad u otras características de objetos remotos) y para la televisión digital terrestre.
- Las microondas por satélite se usan para la difusión de televisión por satélite, transmisión telefónica a larga distancia y en redes privadas, por ejemplo.
- Los infrarrojos tienen aplicaciones como la comunicación a corta distancia de los ordenadores con sus periféricos. También se utilizan para mandos a distancia, ya que así no interfieren con otras señales electromagnéticas, por ejemplo la señal de televisión. Uno de los estándares más usados en estas comunicaciones es el IrDA (Infrared Data Association). Otros usos que tienen los infrarrojos son técnicas como la termografía, la cual permite determinar la temperatura de objetos a distancia.
